WLAN Antennenbau:
WAVE GUIDE - Dosenantenne
So, hier folgt nun eine kleine Fotodokumentation vom ersten Antennenbau.
Die Anleitung für die Antenne habe ich von http://www.saunalahti.fi/elepal/antenna2.html.
Die Computerzeitschrift c't hat diese Antenne in ihrer Ausgabe 9/2003 im Vergleich mit Industrieantennen getestet und ist zum Ergebnis gekommen, dass sie genau so gute Werte hat wie die Antennen für mehr als 100 Euro.
Technische Daten: max. Gewinn 10 dBi bei 2,45 GHz, Gewinn Bandmitte 9,7 dBi
(Nicht schlecht für eine Dose!)
Am Anfang war die Dose - aber der WLAN-Gott sah, dass es noch nicht gut war.
Da musste noch etwas her, womit sich die Dose anschließen ließ. Also besorgte er bei http://www.steckerprofi.de eine N-Buchse. Mit dem Edding und einem Zollstock wird die Bohrung für die N-Buchse angezeichnet.
Dann wird mit einem 12er Bohrer das Loch für die Buchse gebohrt, dabei muss darauf geachtet werden, dass die Dose dabei nicht verbiegt.
Eigentlich braucht man jetzt einen Kupferstab mit 4 oder 5mm Durchmesser. Den hatte ich leider nicht zu Hause rumfliegen. Also hab ich mir eine Messingschraube (ist ja Kupfer drin *g*) genommen, das Gewinde mit einer rostigen Feile (siehe Foto) "entfernt" und dann einfach den Kopf abgesägt. Funktioniert bei mir auch.

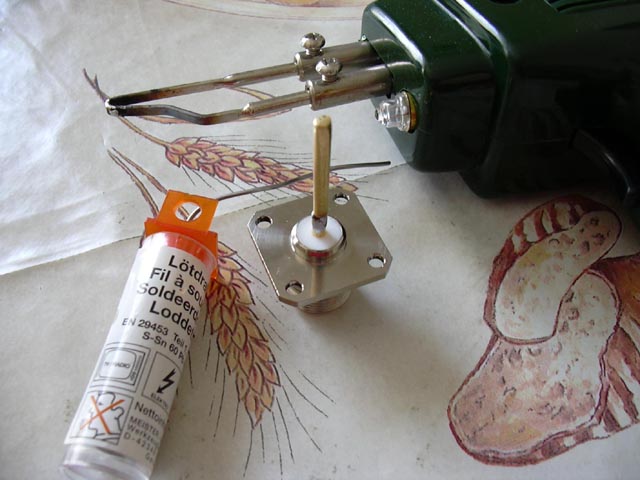

Dann gehts weiter ans Löten. Der Erreger (Kupferstab) wird in die N-Buchse gelötet. Wichtig hierbei: Er muss wirklich senkrecht eingelötet werden UND die Lötstelle muss einigermaßen gut aussehen, sonst bringt die Antenne nicht die volle Leistung.
Die fertige Buchse wird dann mit 4 M3 Gewindeschrauben und Muttern mit der Dose verschraubt.
Fertig, nun kann es mit den ersten Tests losgehen.
